Model Year: 1985
Manufacturer: Honda
Model: VF500C (Magna)
Schematic: OilFilter

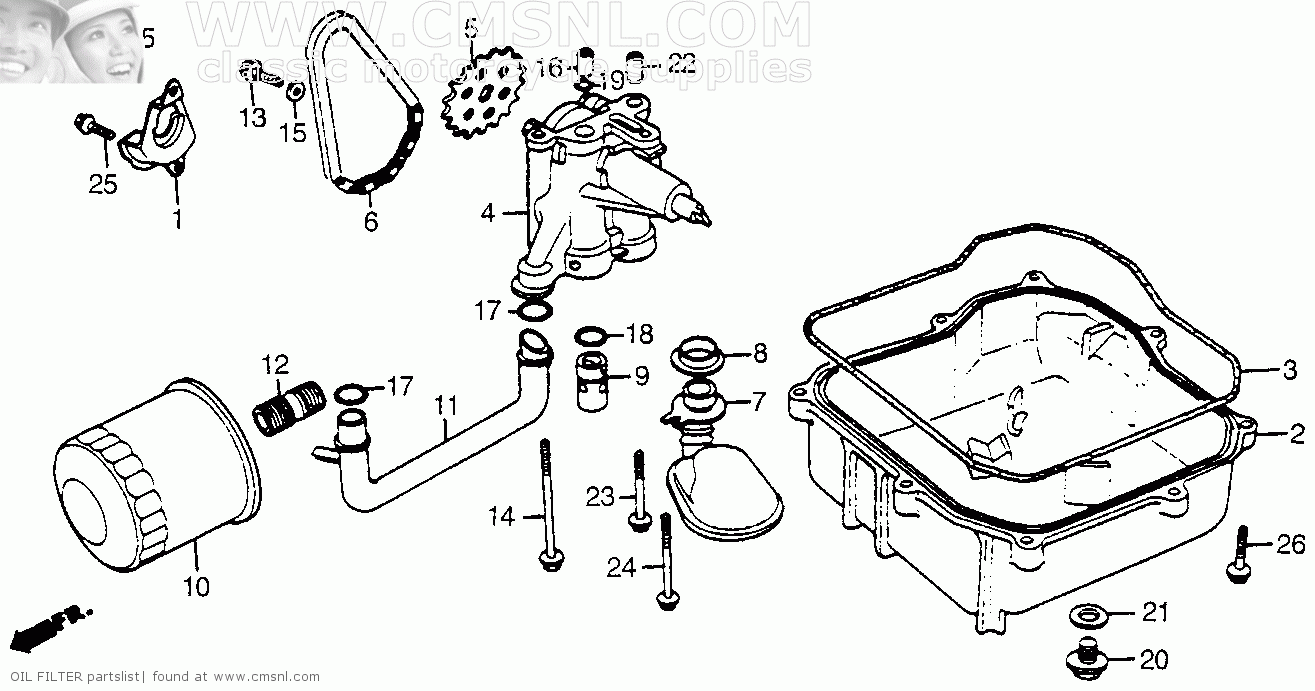

Description: 1985 Honda Magna (VF500C) OilFilter

Description Honda Part Number Unit Price
 1: COV,OILPUMP CHAIN
11141-KE7-000

 2: PAN,OIL
11210-KE7-020

 3: GASKET,OIL PAN
11315-KE7-000

 4: PUMP ASSY.,OIL
15100-MJ8-000

 5: (15134-KE8-010) SPROCKET,OIL PUMP
15134-KE8-000
Superceded
 5: SPROCKET,OIL PUMP
15134-KE8-010

 5: SPROCKET,OIL PUMP
15134-KE8-010

 6: CHAIN,OIL PUMP
15140-415-003

 7: STRAINERCOMP.,OIL
15153-KE7-000
Not Available
 8: PKG,OIL STRAINER
15154-KE7-000

 9: VALVE,RELIEF
15220-MB0-010

 10: (15410-MJ0-405) OIL FILTER CARTR
15410-MJ0-003
Superceded
 10: (15410-MJ0-405) CARTRIDGE,OIL FIL
15410-MJ0-004
Superceded
 10: OIL,FILTER CARTRI
15410-MJ0-405

 11: PIPE,OIL
15511-KE7-000

 12: BOSS, OIL FILTER
90019-MB0-000

 13: (90021-KE8-010) BOLT,HEX.,6X16
90021-KE8-000
Superceded
 13: BOLT HEX,6X16
90021-KE8-010

 14: BOLT,FLANGE,6X75
90051-393-000

 15: WASHER, 6X2.3
90488-MB0-000

 16: PIN, KNOCK, 8X14
90701-MB0-000

 17: O-RING,14.7X3.7
91309-MB0-003

 18: (91313-MG7-004) O-RING,14.8X2.2
91313-MB0-003
Superceded
 18: O-RING,14.7X2.2
91313-MG7-004

 19: O RING 7.7X2.3
91301-PC9-003

 19: (91301-PC9-003) O RING, 7.8X2.2
91308-283-000
Superceded
 19: (91301-PC9-003) O-RING,7.8X2.2
91313-393-003
Superceded
 20: DRAIN COCK
92800-12000

 21: WASHER,PLUG,DRAIN 12
94109-12000

 22: DOWEL,PIN,8X14
94301-08140

 23: (95701-060-4500) BOLT,FLANGE,6X45
95700-06045-00
Superceded
 23: BOLT,FLANGE,6X45
95701-06045-00

 23: BOLT,FLANGE 6X45
95701-06045-07

 24: (95701-060-6000) BOLT, FLANGE,6X60
95700-06060-00
Superceded
 24: BOLT,FLANGE,6X60
95701-06060-00

 25: (96001-060-1200) BOLT,FLANGE,6X12
96000-06012-00
Superceded
 25: BOLT,FLANGE,6X12
96001-06012-00

 26: (96001-060-2807) BOLT,FLANGE,6X28
96000-06028-07
Superceded
 26: BOLT,FLANGE,6X28
96001-06028-07
